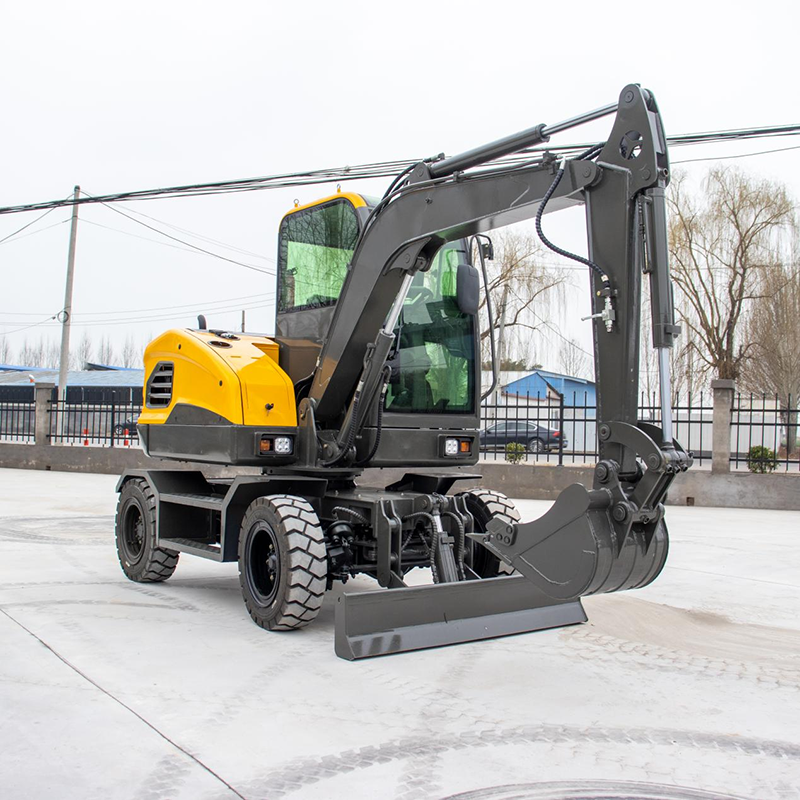

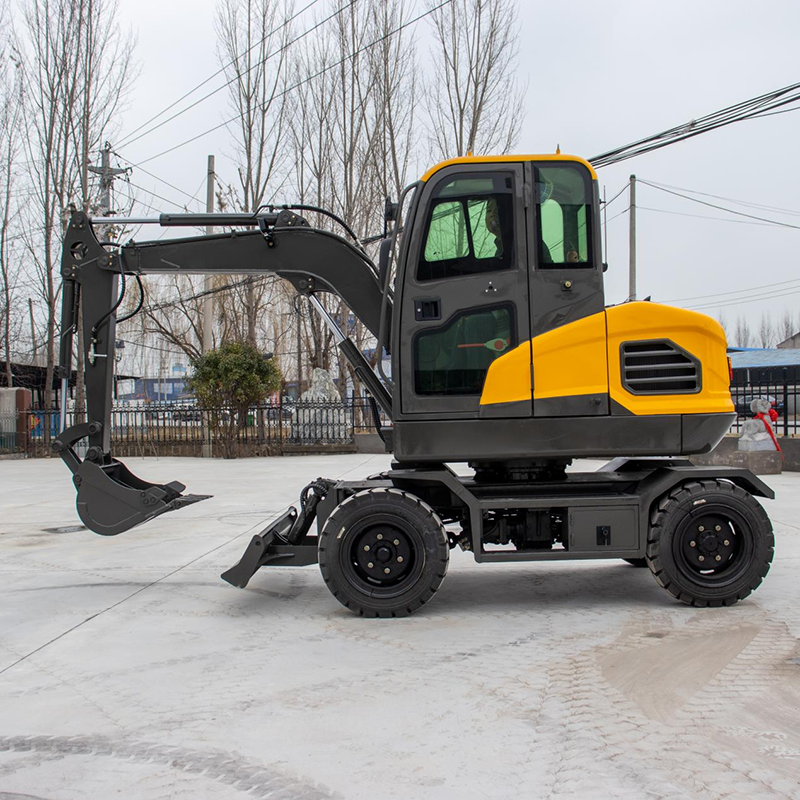

整機基本參數Basic parameters of the whole machine

整機重量Total weight

3600KG

運輸時總長shipping length

4400(mm)

運輸時總高

Total height during transportation

2650(mm)

上架/底盤寬度

Upper shelf / chassis width

1530/1600(mm)

輪距track width

1230(mm)

軸距Track length

1500(mm)

輪胎規格

4-650

最小離地間隙Min.ground clearance

227(mm)

動臂長度Boom length

2400(mm)

斗桿長度Stick length

1250(mm)

工作范圍

Working Range

最大挖掘高度Max.Digging Height

4650(MM)

最大卸載高度Max.Dumping Height

3050(MM)

最大挖掘深度Max.Digging Depth

2545(MM)

最大挖掘范圍Max.Digging radius

4630(MM)

最小回轉半徑

Minimum radius of gyration

1820(MM)

推土鏟最大提升高度

Maximum lifting height of earth shovel

359(MM)

推土鏟最大掘地深度

The maximum digging depth of dozer

268(MM)

尾部回轉半徑Min Tail swing radius

1170(MM)

動力系統Dynamical system

發動機型號Model

萊動ZN490

額定功率power

34KW

冷卻方式Cooling method

水冷water-cooling

液壓系統Hydraulic System

額定工作壓力Operating Pressure

22mpa

最大流量L/MIN

90L/min

泵pump

柱塞Plunger

行走馬達Walking motor

A2F63 speed plunger

形式Shape

負載敏感系統

Load Sensing System

性能參數performance parameter

鏟斗容量（SAE）Bucket Capacity

0.26m3

爬坡能力Climbing ability

35°

最大挖掘力Maximum digging force

5560N

行走速度Travel speed

≤20KM/h

回轉速度Unit swing speed

8-10r/min

燃油箱容量Hydraulic tank capacity

22L
